Prensa plegadora CNC de 8 ejes

La prensa plegadora CNC de 8 ejes ACCURL® tiene un sistema CNC automático de coronación para una mejor calidad, un tope trasero servo accionado para mayor velocidad y una unidad de control gráfico capaz de simular secuencias de plegado y puntos de colisión

Prensa plegadora CNC de 8 ejes

• Ofrece una combinación de características de buen desempeño, efectividad de costo y fácil uso
• ¡Un valor incomparable! La mejor prensa plegadora del mercado por un bajo precio
• Software Profile 3D y unidad de control CNC DELEM DA66T de fácil uso
• Resultados precisos de plegado
• Construcción resistente con la estructura sólida que usamos para todas las prensas plegadoras CNC de 8 ejes ACCURL
• Luz diurna con abertura de gran tamaño que permite que la máquina sea usada en su totalidad
• Diseñada y construida con el objetivo de ayudarte a alcanzar un bajo costo de fabricación
• 8 ejes estándar X1, X2 , R1 , R2 , Z1, Z2, Y1, Y2 para prensas plegadoras CNC

Equipamiento estándar:
• Estructura rígida monobloque de acero soldado para flexionar y de alta resistencia con material ST44 A1
• Controlador gráfico con pantalla táctil Delem DA66Y 3D/2D

• Sistema de tope trasero BGA 6 con ejes X1, X2, R1, R2, Z1, Z2 accionados con servomotores AC con gráficos a color
• Sistema servo hidráulico HOERBIGER
• Sistema anti flexión motorizado controlado CNC
• Herramientas superiores y de los dados inferiores 4V (sección 835mm) endurecidas y con superficies seccionadas
• Sistema de portaherramientas de fácil ajuste con herramientas superiores e inferiores
• Panel de control colgante ergonómico y de fácil uso
• Luces traseras de seguridad (categoría 4)
• Lados frontales cubiertos con interruptores de seguridad
• Sincronización de ejes Y1+Y2 provista por codificadores con tolerancias de 0.01mm
• Pedal conforme a las regulaciones CE
• Brazos de soporte frontal ranura en T con reglas con mm/pulg
• Panel eléctrico con sistema de enfriamiento diseñado conforme a los estándares CE y compuesto por equipamiento eléctrico Siemens

Equipamiento opcional:
• Controladores gráficos; Cybelec ModEva RA Premium 3D con software offline PC-RA, controlador gráfico Delem DA-69T 3D con software offline Profile T3D
• Protección de dedos avanzada de 14mm SICK C4000 (Sick software fácilmente programable con PC: Placa de obturación?, resolución reducida, trabajo en cascada, etc
• Protección láser para área de dados, LASERSAFE PCSS, AKAS LASER SAFETY IILC2000, Sick V 4000 (sistema basado en cámaras), seguridad láser eléctrica DSP
• Sistema láser de medición del águlo de corte, con sistema de chequeo Cobra Data-M
• Características anti-deflexión (coronación) hidráulica y dinámica-hidráulica
• Sistema de sujeción de las herramientas superiores ACCURL. Sistema hidráulico de sujeción de herramientas superiores e inferiores.
• Sistema de soporte de plegado controlado CNC (ejes AP1+AP2)
• Refrigerador y calentador hidráulico de aceite
• Sistema de lubricación central automático
• Profundidad de garganta especial ( 500, 600, 750mm y más)
• Herramientas especiales superiores e inferiores
• Opciones de software
• Operación tándem
• Cabinetes de herramientas

Especificaciones
Modelo(EURO PRO) B1560 B2580 B32110 B32135 B32175 B40175 B32220
Fuerza de plegado KN 600 800 1100 1350 1750 1750 2200
Longitud de plegado mm 1500 2500 3200 3200 3200 4200 3200
Distancia entre columnas mm 1100 2060 2700 2700 2700 3700 2700
Luz diurna mm 405 405 430 430 430 430 430
Carrera de deslizamiento mm 200 200 200 200 200 200 200
Profundidad de la garganta mm 370 400 400 400 400 400 400
Anchura del cabezal mm 80 80 100 100 100 100 140
Velocidad de descenso mm/min 200 200 180 180 160 160 160
Velocidad de prensado mm/min 8 8 10 10 10 10 10
Velocidad de retorno mm/min 180 180 150 150 150 150 140
Carrera del tope trasero mm 500 600 800 800 800 800 800
Dimensiones L mm 1825 2825 3500 3550 3500 4500 3500
A mm 1650 1650 1650 1650 1650 1650 1730
H mm 2300 2350 2650 2700 2700 2750 2900
Peso kg 4600 5600 8000 9500 10000 12000 13200

Los mejores resultados de plegado! Los usuarios pueden plegar partes más grandes y profundas con la serie Euro Pro B!

Imágenes en detalles

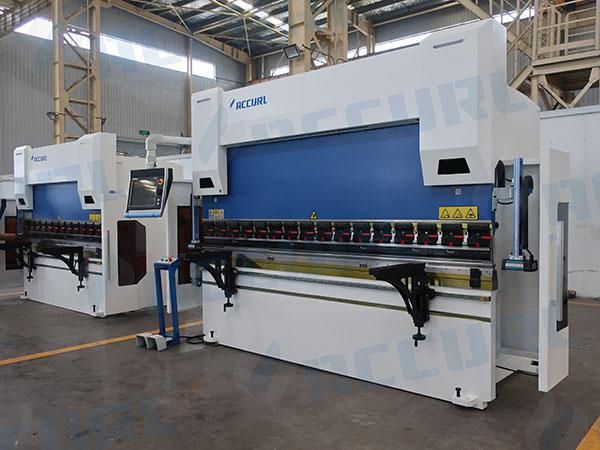

  • Prensa plegadora CNC de 8 ejes con DELEM DA-66T 3D2D CNC gráficoPrensa plegadora CNC de 8 ejes con DELEM DA-66T 3D2D CNC gráfico
  • Sistema CNC para prensa plegadora DELEM DA66TSistema CNC para prensa plegadora DELEM DA66T
  •  DSP Lazersafe para prensa plegadora CNC Accurl DSP Lazersafe para prensa plegadora CNC Accurl
  •  Sistema servo hidráulico HOERBIGER Sistema servo hidráulico HOERBIGER
  • Cilindro hidráulico con tecnología alemana TrumpfCilindro hidráulico con tecnología alemana Trumpf
  • Prensa plegadora con tope trasero CNC para ejes X1 X2 R1 R2 Z1 Z2Prensa plegadora con tope trasero CNC para ejes X1 X2 R1 R2 Z1 Z2
