Punzonadora de torreta CNC con servoaccionameinto 30 Ton

Punzonadora de torreta CNC con servoaccionameinto 30 Ton

La punzonadora de torreta CNC
Alto desempeño

La punzonadora de torreta CNC MAX-SF es la máquina perfecta, con su cabezal punzonador servo hidráulico de alta velocidad Accurl de 30 o 50 toneladas, con dimensiones de hojas de trabajo de 2500x1300 mm y ejes de rotación para todas las herramientas. Esta máquina punzonadora cuenta con mesas de grandes dimensiones y totalmente cepilladas para el soporte de las planchas metálicas, y con cilindros de reposicionamiento estándar que garantizan un procesado de planchas estándar de gran sencillez

Flexibilidad en multiherramientas
La máquina punzonadora CNC de la serie MAX- SF de ACCURL® cuenta con unidad de multiherramientas indexada, que fue desarrollada recientemente, y equipada con un sistema servo hidráulico de avanzada. Las máquinas punzonadoras de la serie MAX SF de Accurl son las más rápidas, flexibles y confiables, cumpliendo las más altas expectativas de trabajo rápido y preciso en chapas

Sistema servo hidráulico avanzado
• Advanced German hizo el sistema servo hidráulico Schneider con válvula de presión para un control preciso de velocidad, volumen y presión del flujo de aires
• Para controlar la distancia de golpes del martillo (RAM) en ambos extremos, por lo tanto, la altura y la profundidad de cada golpe se vuelve programable con una exactitud de 0.1mm
• Estructura especialmente diseñada para asegurar un menor mantenimiento preventivo

Tecnología compleja auto indexada de multiherramientas
• Servomotores duales sincronizados para controlar las funciones de auto indexación
• Estaciones auto indexadas 2D para Multiherramientas, ya sea 3 B o 8 A
• Capacidad de indexar cada herramienta individual entre el set de multiherramientas 3B y el 8A
• Estaciones de 24 tamaños diferentes incluyendo 4 estaciones de Multiherramientas auto indexadas. Por lo tanto, un total de 24 a 52 herramientas pueden ser utilizadas.
• Capaz de funcionar con herramientas para ruedas, marcar, ranurar, y formar herramientas

Equipamiento estándar
• Sistema de punzonado servo accionado directo
• 3 pinzas de reposicionamiento automático e interruptores de carga
• Sistema de control CNC FANUC serie Oi-PO
• Sostén de trabajo de aluminio
• Sistema de lubricación de herramientas (soplos de aire)
• Panel de control independiente
• Control con pedal
• Sistema de seguridad con traba de herramientas
• 1 software (Lantek o RADAN)
• 24 o 42 estaciones de torreta
• Indicador digital de temperatura de aceite
• Software para usar herramientas formadoras y de rueda
• Caja de deshechos
• Protección con cadenas alrededor de la máquina (sistema de seguridad)
• Servo motores CNC Fanuc serie alfa con codificador absoluto, dinámico, sin escobillas de alta precisión

Equipamiento opcional
• Herramientas formadoras y esmeriladoras en distintas dimensiones y formas
• Barrera fotoelétrica (acorde a máquinas con estándar CE)
• Pinzas sostenedoras de hojas adicionales
• Multiherramientas para estaciones 3, 6 y 8
• Adaptadores para varias estaciones (B, C, D)
• Tolva de trabajo
• Mesa de acero inoxidable con soporte de rodamientos

Parámetros técnicos
Ítem Unidad MAX-SF-30T
Capacidad de punzonado Ton 30
Longitud del eje X transversal mm 2490±10
Longitud del eje Y transversal mm 1250±10
Tamaño máximo de placas mm 1250x4980
Espesor máximo de placas mm 6.35
Masa de material máxima kg 110
Velocidad del eje X transversal m/min 80
Velocidad del eje Y transversal m/min 70
Velocidad transversal máxima m/min 105
Velocidad de punzonado a un paso de 25mm hits/min. 360
Velocidad de picado (longitud de carrera 4mm, paso 1mm) hits/min. 650
Tipo de herramienta Thick turret
Diámetro máximo de punzonado mm 88.9
Número de estaciones de herramientas 34
Número de estaciones auto indexadas pcs(type) 2B
Velocidad de rotación de la torreta rpm 33
Velocidad de rotación autoindexada rpm 100
Ram Stroke Distance mm 0-31
Mesa de trabajo Set de cepillo + bola de soporte
Número de pinzas pcs 3
Suministro de energía KVA 24
Suministro de aire NL/min 250
Presión del aire bar 6
Tamaño de la cabina de control mm 1200 × 600 × 1900
Número de ejes controlables Axis 4
Memoria RAM KB 512
Interfaz (nro de serie) RS232 / RJ45 / PCMCIA
Precisión de punzonado mm ±0.1
Dimensiones (L x A x H) mm 4687 × 5102 × 2385
Peso neto (aprox.) kgf 13000
• Las especificaciones están sujetas a cambios sin previo aviso.
• El ritmo de aceleración/ desaceleración de los ejes X/ Y depende del peso de los materiales.
• La velocidad de punzonado depende de las condiciones de procesamiento, longitud de la carrera, y velocidad de aceleración/ desaceleración de los ejes.

Imágenes en detalles

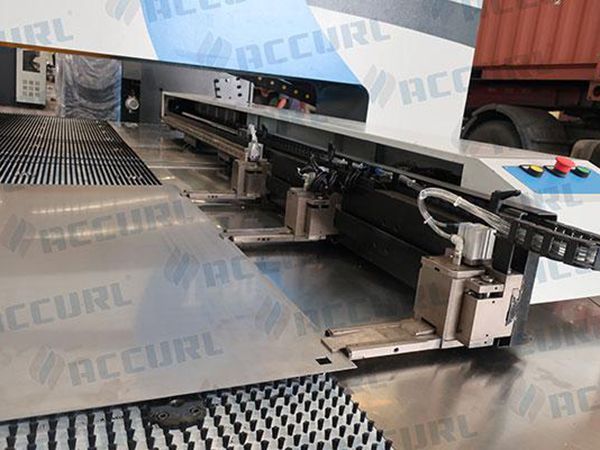

  • Pinzas reposicionadas automáticamente e interruptores de cargaPinzas reposicionadas automáticamente e interruptores de carga

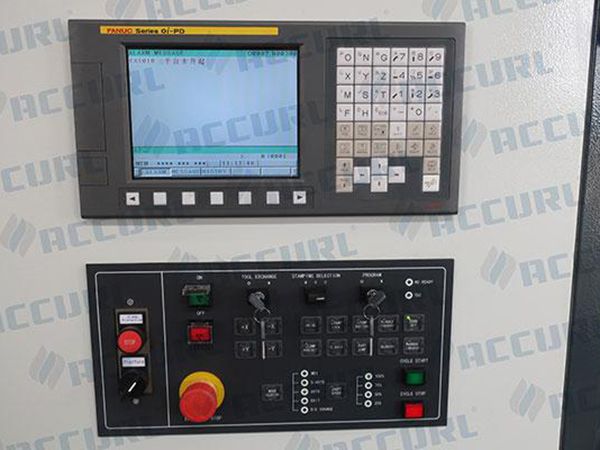

  • Sistema de control CNC para punzonadoras FANUC Series Oi-POSistema de control CNC para punzonadoras FANUC Series Oi-PO

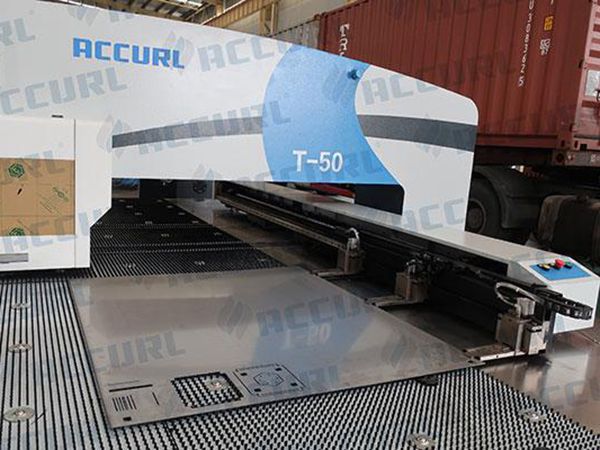

  • Pinza para trabajo pesado para punzonadora CNC AccurlPinza para trabajo pesado para punzonadora CNC Accurl

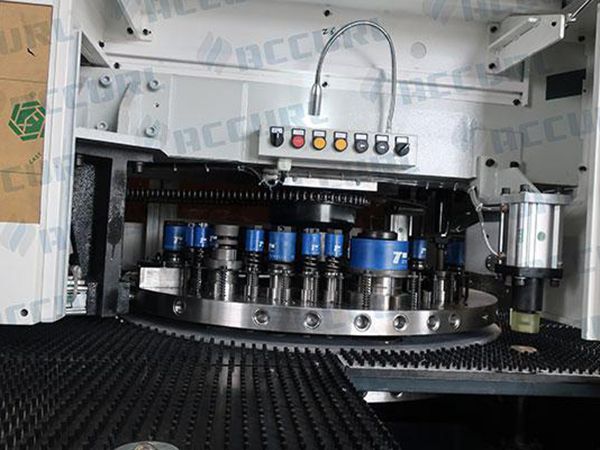

  • Torreta con 32 estacionesTorreta con 32 estaciones
